XD系列通讯扩展BD板
XD系列PLC适配左扩展BD板，可接入一个SD卡。
XD系列PLC一般可扩展1个BD板。
产品特点:
XD系列扩展BD板，用于扩展RS485/现场控制总线通讯口。
可用于XD系列PLC之间RS485/现场控制总线通讯使用。
XD系列24点/32点PLC可以扩展1块BD板，
XD系列48点/60点PLC可以扩展2块BD板，
XD系列16点PLC不可以扩展BD板。
命名规则
1： | 系列名称 | XD |
2： | 通讯板类型 | NS：表示RS232通讯BD板 |
NE：表示RS485/现场控制总线/运动控制总线通讯BD板 | ||
NO：表示RS485/现场控制总线光纤通讯BD板 | ||
3： | 扩展类型 | BD：表示扩展BD |
型号一览表
型 号 | 功 能 |
XD-NS-BD | XD系列PLC扩展BD，RS-232通讯功能； |
XD-NE-BD | XD系列PLC扩展BD，总线通讯功能，X-NET标准线接口，此BD板还可用作RS485通讯扩展板； |

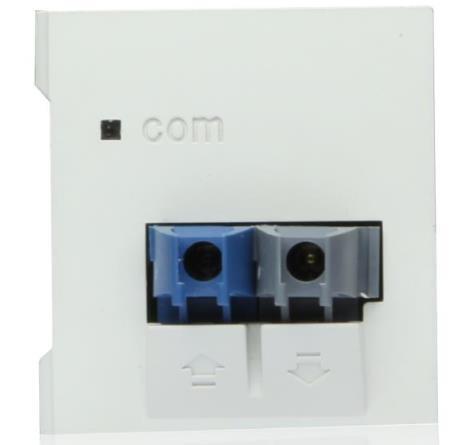

XD-NO-BD | XD系列PLC扩展BD，总线通讯功能，X-NET光纤接口，此BD板还可用作RS485通讯扩展板； |
基本规格
项 目 | 规 格 |
安装方式 | 直接安装在XD系列PLC本体正上面 |
外形尺寸 | 40mm×42mm×14mm |
使用环境 | 无腐蚀性气体 |
环境温度 | 0℃~60℃ |
环境湿度 | 5~95% |
外观尺寸图（单位：mm）
